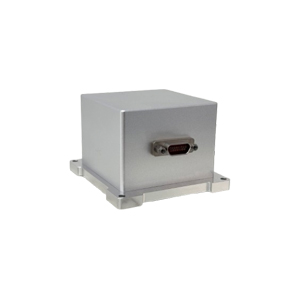

NS-MNS06 MEMS寻北仪是世界上最小的六轴MEMS寻北仪，它是由三轴的MEMS陀螺和加速度计组成，可以测量真北方位角。它具有小体积，重量轻，功耗低等特点，能够应对恶劣的监测环境，广泛使用于煤矿，隧道施工和其他领域。
世界上尺寸最小六轴MEMS寻北仪
三轴MEMS陀螺和加速度计
重量轻，功耗低
抗恶劣的机械环境
测井工具/陀螺工具中的寻北
先进煤矿/钻井设备中的指向，转向和导向
无人机发射系统中的初始对准
卫星天线，目标跟踪系统的定向和追踪
铁路列车系统的定向与定位
精密平台姿态测量与控制
导航级MEMS IMU/INS高精度姿态，位置测量
陆地测量/陆地移动测绘系统中的寻北定位
石油勘测
桥梁，高层建筑，高塔，大坝监测
岩土检测
采矿
NS-MNS-06MEMS寻北仪性能参数表
|
型号 |
NS-MNS-06A |
NS-MNS-06B |
NS-MNS-06C |
| 电源 (V) | 6±0.25V | ||
| 功率 (W) | 2 | ||
| 启动时间（s） | 2 | ||
| 寻北精度（1σ，°secψ） | 1 | 0.5 | 0.25 |
| 姿态精度（1σ，°） | ≤0.2 | ||
| 方位角保持精度 | 20 分钟 | ||
| 姿态保持精度 | 20 分钟 | ||
| 方位角测量范围（°） | 0~360 | ||
| 倾角测量范围（°） | -85°~85° | ||
| 寻北时间 | 5分钟 | ||
| 寻北方法 | 静态基座 | ||
| 更新率 (Hz) | 100 | ||
| 通讯接口 | RS-422 | ||
| 尺寸（mm×mm×mm） | 38.6mm x 44.8mm x25.5mm | ||
| 重量（克） | 70 | ||
| 工作温度（℃） | 5~55 | ||
| 储存温度（℃） | 0~65 | ||
| 连接器型号 | 引脚 | 定义 |
|
J30J-15ZKP |
1 | +6V |
| 2 | ||
| 3 | GND | |
| 4 | ||
| 6 | Tx+ | |
| 7 | Tx- | |
| 8 | Rx+ | |
| 9 | Rx- | |
| 10 | GND | |
| 11 | SWCRK | |
| 12 | SWDIO | |
| 13 | VCC 3.3V |
